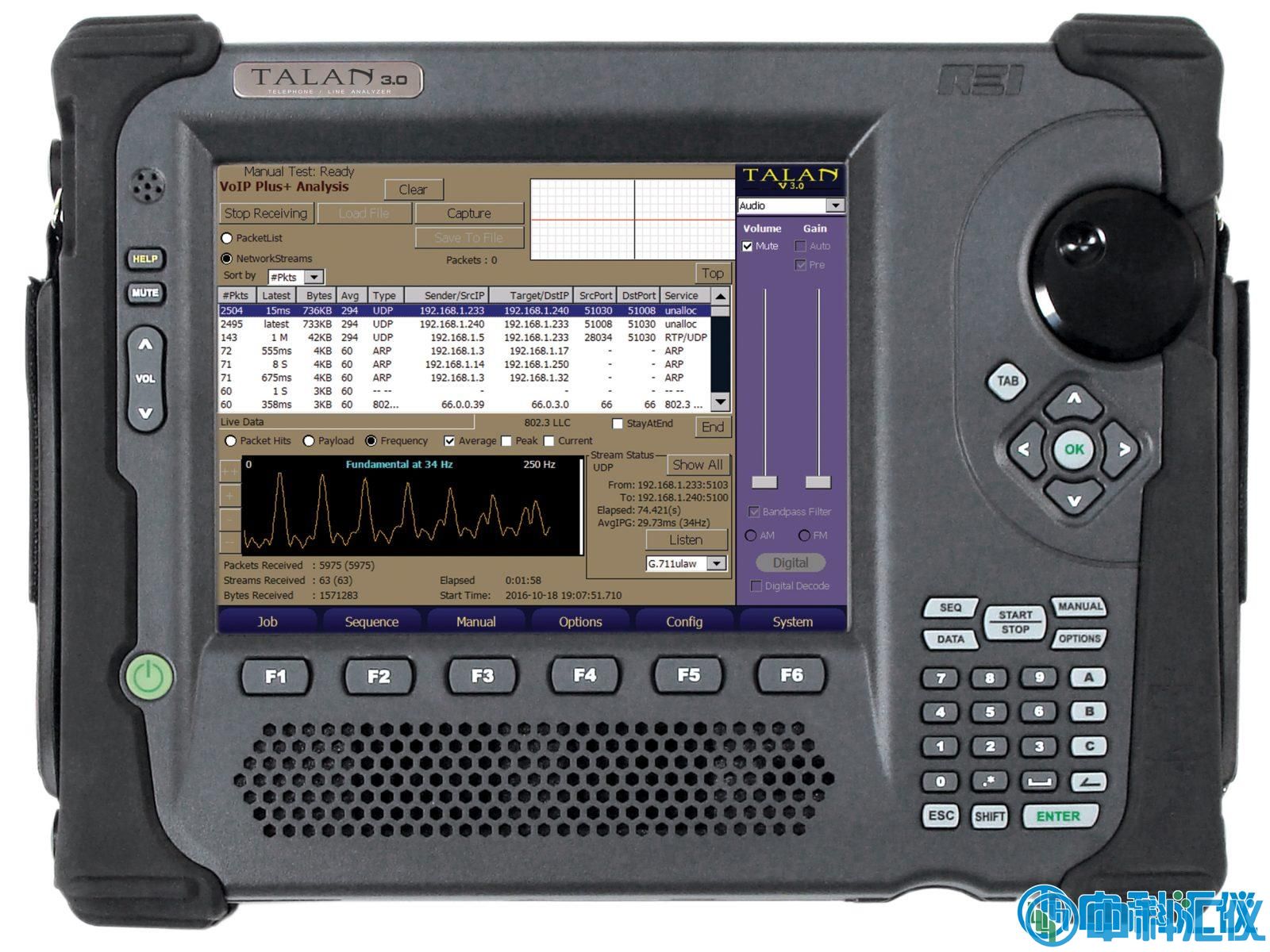

美國REI TALAN3.0電話線路分析儀

美國REI TALAN3.0電話線路分析儀技術參數：

1、控制系統

主計算機：32 位 RISC 處理器，520 MHz

內部存儲器：64 MB SDRAM(OS)、64 MB Flash

外部存儲器：Compact Flash Type III、USB 大容量存儲器

2、數字輸入/輸出

網絡：用于 IP 數據包檢測的 10/100 以太網控制器

USB：USB 設備(A 型)支持外部鍵盤、鼠標和 USB 大容量存儲設備;USB 主機(B 型)可供將來使用

3、模擬輸入/輸出

耳機輸出：3.5 毫米單聲道接口

麥克風輸入：3.5 毫米單聲道輸入

4、用戶界面

硬鍵：6 個軟菜單鍵、5 個按鈕象限導航和其他專用鍵

編碼器：高分辨率光學編碼器

集成觸摸屏和觸控筆

測試輸入：

1>雙 MOD8：支持帶屏蔽的 2、4、6 和 8 線模塊化電話插孔

2>香蕉型：標準套管插座：環、尖頭和接地

3>SMB RF 輸入：RF/天線連接至 8 GHz 寬帶探測器

4>擴展端口：支持通信和測量，以便與未來的配件一起使用

*有輸入均電氣隔離

5、射頻系統

1>頻譜分析儀：

雙重變頻、超外差接收器

頻率范圍：30 kHz 至 85 MHz

掃描時間：2秒

步長：1 kHz

帶寬：18 kHz

靈敏度：-100 dBm

2>寬帶探測器：

RF SMB 輸入：高達 8 GHz

線路電平測試：100 kHz 至 600 MHz

靈敏度：-65 dBm

6、數字萬用表

快速響應自動量程：500毫秒采樣率

交流/直流電壓：0至250V*大

交流/直流電流：0至300mA*大

電阻：0至42MΩ

電容：50pF至40μF

7、偏置發生器

光電隔離，直接數字控制：高壓 DAC

輸出上限：± 80 V

輸出上限(屏蔽)：±65VDC、±33VAC

調制：固定電壓或可變速率正弦波(10 Hz - 300 Hz)

8、音頻

音頻帶寬: 20 Hz – 20 kHz

增益: 高達 80 dB 的總系統增益

AGC: 數字控制自動增益

濾波器:模擬語音頻段濾波器 (300 Hz to 3 kHz)

9、供電系統：

外部輸入：15 VDC @ 3A

通用電源：100-240 VAC，50-60 Hz

可拆卸電池：可充電鋰離子電池，運行時間 4 小時(典型值)

10、物理參數：

尺寸：10 英寸 x 12.9 英寸 x 2.7 英寸(25.4 厘米 x 32.8 厘米 x 6.9 厘米)

含電池的單位重量：6 磅(2.7 千克)

包裝箱尺寸：19.5 英寸 x 14.9 英寸 x 5.4 英寸(49.5 厘米 x 37.8 厘米 x 13.7 厘米)

含設備和配件的包裝箱重量：19 磅(7.1 千克)

工作溫度：0°C至+50°C
